Как устроены разборные теплообменники, в чем их особенность?

Разборные пластинчатые теплообменники занимают особое место в сфере теплообменного оборудования благодаря своей универсальности, высокой эффективности и возможности обслуживания. Это наиболее распространенный тип аппаратов, где конструкция позволяет в любой момент разобрать теплообменный блок для очистки, ремонта или модернизации. Их главная особенность — модульный принцип построения, обеспечивающий гибкость и адаптивность под изменяющиеся технологические задачи. В основе устройства лежит пакет тонких гофрированных пластин, которые стянуты между двумя массивными плитами с помощью комплекта болтов, а герметичность обеспечивается системой резиновых уплотнений. Именно эта разборная конструкция определила широчайшее применение данных аппаратов в системах теплоснабжения, промышленности и жилищно-коммунальном хозяйстве, где регулярное обслуживание является критически важным фактором.

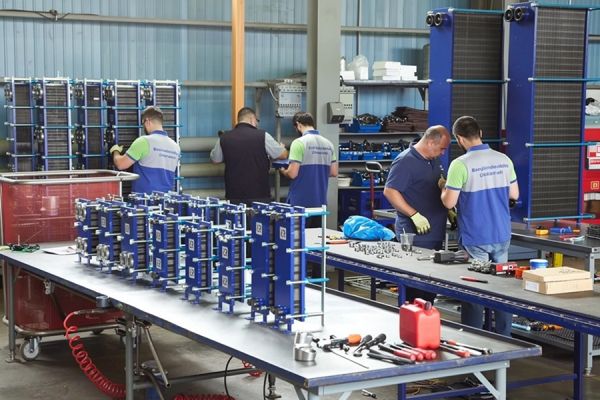

Принципиальное устройство разборного теплообменника можно разделить на несколько ключевых компонентов. Основой является неподвижная плита, на которой закреплены присоединительные патрубки для подвода и отвода рабочих сред. Эта плита служит жестким основанием всей конструкции. К ней последовательно прижимается пакет теплообменных пластин, изготовленных методом штамповки из коррозионностойкой стали, титана или других сплавов. Каждая пластина имеет сложный гофрированный профиль, чаще всего шевронный, который создает турбулентный поток жидкости и увеличивает поверхность теплообмена. По контуру пластины в специальные пазы устанавливается уплотнительная прокладка из термостойкой резины. Прокладки организованы таким образом, что направляют потоки теплоносителей по соответствующим каналам, попеременно омывая каждую вторую пластину. Пакет пластин с другой стороны прижимается подвижной прижимной плитой. Силовые шпильки, проходящие сквозь весь аппарат, и гайки обеспечивают необходимое усилие сжатия для создания герметичности. Вся эта сборка устанавливается на несущую станину, обеспечивающую устойчивость. Такая конструкция позволяет, открутив гайки и отодвинув прижимную плиту, получить полный доступ ко всем пластинам и уплотнениям для их осмотра, чистки или замены.

Основные сферы и области применения разборных теплообменников

Благодаря своей гибкости, ремонтопригодности и способности работать с широким диапазоном параметров, разборные пластинчатые теплообменники нашли применение практически во всех отраслях, где требуется эффективный теплообмен.

Теплоснабжение и жилищно-коммунальное хозяйство. Это крупнейшая сфера применения. Аппараты выполняют ключевые функции в центральных и индивидуальных тепловых пунктах:

• Подогрев воды для систем горячего водоснабжения (ГВС). Нагрев холодной водопроводной воды сетевой водой от котельной или ТЭЦ. Возможность очистки от накипи здесь особенно важна.
• Теплообмен для систем отопления. Разделение гидравлических контуров центральной сети и системы отопления здания, что повышает безопасность и управляемость.
• Подпитка систем отопления. Подогрев воды перед подачей в тепловую сеть для компенсации потерь.

Пищевая и перерабатывающая промышленность. Требования гигиены и необходимость частой очистки делают разборные модели идеальным выбором:

• Пастеризация и стерилизация молока, соков, пива, вина и других напитков.
• Нагрев и охлаждение технологических сред в производстве кондитерских изделий, растительных масел, мясной продукции.
• Системы мойки (CIP), где аппараты должны выдерживать регулярные промывки агрессивными растворами.

Химическая, нефтехимическая и нефтегазовая промышленность.

• Теплообмен между различными технологическими потоками в реакторах, колоннах, емкостях.
• Охлаждение промежуточных продуктов, конденсация паров.
• Системы утилизации тепла. Применяются специальные материалы пластин и уплотнений, стойкие к агрессивным средам.

Металлургия и машиностроение.

• Охлаждение технологического оборудования, гидравлических систем, компрессоров, прессов.
• Системы оборотного водоснабжения для охлаждения печей, прокатных станов.

Судостроение и транспорт. Компактность и эффективность позволяют использовать их в системах охлаждения главных и вспомогательных двигателей на судах.

Климатическая техника и холодильное оборудование.

• В качестве испарителей, конденсаторов и промежуточных теплообменников в чиллерах и тепловых насосах.
• В системах рекуперации тепла вентиляционных установок.

Возможность расчета пластинчатого теплообменника под конкретные параметры каждого из этих применений — расход, температуры, допустимые потери давления — делает его универсальным инструментом инженера.

Особенности эксплуатации, преимущества и недостатки разборных теплообменников

Эксплуатация разборного теплообменника имеет свои характерные особенности, вытекающие из его конструкции. Правильная работа аппарата зависит не только от корректного начального расчета и монтажа, но и от соблюдения регламента обслуживания.

Особенности эксплуатации:

Контроль давления и температуры. Необходимо строго соблюдать предельные значения, указанные в паспорте аппарата. Превышение давления может привести к разрыву уплотнений или деформации пластин. Превышение температуры ведет к быстрой деградации материала прокладок.

Плавный запуск. Рекомендуется плавно открывать задвижки на трубопроводах, чтобы избежать гидравлического удара, который опасен для пластин.

Контроль за состоянием теплоносителя. Наличие абразивных частиц, крупных механических включений или способность теплоносителя к интенсивному солеобразованию (накипи) напрямую влияет на необходимость частоты обслуживания. Установка фильтров на входе — почти обязательная мера.

Наблюдение за перепадом давлений. Рост перепада давления на аппарате при постоянном расходе — первый сигнал о его загрязнении и необходимости промывки.

Преимущества разборных теплообменников:

Высокая ремонтопригодность и обслуживаемость. Это ключевое преимущество. Любую изношенную прокладку или поврежденную пластину можно заменить на месте, не меняя весь аппарат. Это значительно сокращает затраты на ремонт и время простоя.

Возможность механической очистки. При загрязнении аппарат можно разобрать и тщательно очистить все поверхности пластин щетками или специальным инструментом, восстановив первоначальную эффективность. Это незаменимое качество при работе с загрязненными или склонными к накипеобразованию средами.

Гибкость и возможность модернизации. Мощность аппарата не является фиксированной. Добавляя или убирая пластины, можно увеличить или уменьшить площадь теплообмена, адаптируя аппарат под изменившиеся условия технологического процесса. Это избавляет от необходимости покупать новый теплообменник.

Визуальный контроль состояния. При разборке можно оценить степень коррозии, эрозии, загрязнения, наличие трещин или других дефектов на пластинах.

Широкий диапазон рабочих сред. За счет огромного выбора материалов пластин (сталь AISI 316, титан, хастеллой, сплавы 254 SMO) и уплотнений (NBR, EPDM, Viton) можно подобрать аппарат для работы с практически любой средой — от пресной воды до агрессивных кислот и щелочей.

Высокая эффективность. Как и все пластинчатые аппараты, разборные модели обладают высоким коэффициентом теплопередачи благодаря турбулентному течению и тонкой стенке пластины, обеспечивая компактные размеры.

Недостатки разборных теплообменников:

Наличие уплотнений — слабое место. Резиновые прокладки подвержены старению, могут терять эластичность от температуры, химического воздействия сред или просто сжиматься (явление «компрессионной усадки»). Это требует периодической подтяжки стяжных болтов (первая подтяжка через 24-48 часов после пуска, затем по графику) и в конечном итоге замены прокладок (обычно каждые 3-8 лет в зависимости от условий).

Риск неправильной сборки. При обслуживании существует человеческий фактор. Неправильная установка пластин (с нарушением схемы их поворота) или прокладок, неравномерная затяжка гаек могут привести к перетоком сред, протечкам и потере эффективности.

Большие габариты и вес по сравнению с паяными аналогами. Наличие массивной рамы, плит и длинных шпилек увеличивает занимаемую площадь и массу аппарата той же мощности.

Ограничения по давлению и температуре. Хотя современные разборные аппараты могут работать при давлениях до 25-30 бар и температурах до 180-200°C (определяется стойкостью прокладок), эти значения все же ниже, чем у некоторых неразборных конструкций.

Более высокие требования к квалификации обслуживающего персонала. Обслуживание требует понимания конструкции, порядка сборки и применения правильного момента затяжки.

Обслуживание и ремонт разборных теплообменников

Систематическое и грамотное обслуживание — залог многолетней и экономичной работы аппарата. Процедуры можно разделить на текущие (эксплуатационные) и капитальные (планово-восстановительные).

Текущее обслуживание:

• Визуальный осмотр на предмет внешних протечек по линии уплотнений.
• Контроль рабочих параметров (температуры на входе/выходе, давления, расхода) и сравнение с паспортными или расчетными данными. Падение температурной эффективности или рост гидравлического сопротивления — сигнал к чистке.
• Подтяжка стяжных болтов согласно регламенту производителя. Обычно выполняется на холодном, не находящемся под давлением аппарате динамометрическим ключом с соблюдением схемы и момента затяжки, чтобы обеспечить равномерное сжатие пакета.

Капитальное обслуживание (промывка и ремонт):

Остановка и слив. Аппарат отключается от системы, среды сливаются.

Разборка. Откручиваются гайки, аккуратно отодвигается прижимная плита. Пластины поочередно снимаются с направляющих и укладываются в порядке разборки или маркируются. Это критически важно для правильной обратной сборки.

Очистка пластин. В зависимости от типа загрязнения применяются:

• Механическая очистка: Щетками с мягкой щетиной (нейлон, пластик) или деревянными скребками для удаления мягких отложений и накипи. Запрещено использование металлических щеток и скребков, которые повреждают поверхность и защитный пассивный слой.
• Химическая промывка: Циркуляция моющего раствора (кислотного для накипи, щелочного для органических отложений) через аппарат или замачивание в нем отдельных пластин. Требует нейтрализации и утилизации реагентов.
• Гидродинамическая промывка: Очистка струей воды под высоким давлением (до 500 бар), направленной под острым углом к поверхности пластины.

Диагностика и ремонт:

• Осмотр прокладок. Проверяется их целостность, эластичность, наличие трещин, отслоений от пластины. Все подозрительные прокладки подлежат замене. Наклейка новых прокладок требует чистых поверхностей, специального клея и соблюдения технологии.
• Осмотр пластин. Поверхность проверяется на предмет глубокой коррозии, трещин, особенно в зонах контакта. Поврежденные пластины изымаются из пакета и заменяются на новые. При этом важно помнить, что изъятие одной пластины означает фактическое изъятие двух каналов для разных сред, поэтому обычно меняют пару пластин.

Сборка. Пластины устанавливаются на направляющие в строгой последовательности, согласно вращению (pattern), указанному в документации или отмеченному при разборке. Проверяется правильность ориентации прокладок (угловые отверстия должны совпадать для каждого контура). Пакет стягивается с рекомендованным усилием.

Важным инструментом на этапе проектирования и анализа работы является расчет пластинчатого теплообменника. Специализированные инженерные программы или онлайн-калькуляторы (расчет пластинчатого теплообменника онлайн) позволяют подобрать типоразмер аппарата, необходимое количество пластин, спрогнозировать его рабочие характеристики и даже оценить возможные загрязнения. Однако полноценный расчет для ответственных применений должен выполняться специалистами с учетом всех нюансов технологического процесса.

Таким образом, решение купить пластинчатый теплообменник, и в частности выбрать именно разборный теплообменник, оправдано в ситуациях, где важны не только первоначальные характеристики, но и долгосрочная экономика эксплуатации, возможность адаптации и простота обслуживания. Это оборудование, которое при правильном подходе служит десятилетиями, надежно решая задачи теплообмена в самых разных условиях.
