Как обеспечить точное управление задвижками на магистральных трубопроводах?

Магистральные трубопроводы являются кровеносной системой современной промышленности, отвечая за транспортировку нефти, газа, воды и других критически важных ресурсов на огромные расстояния. Надежность и эффективность этой сложной системы напрямую зависят от корректной работы каждого элемента, и особое место здесь занимают запорная арматура — задвижки. Именно они регулируют потоки сред, перекрывают участки для ремонта или в случае аварии. Однако сам по себе механизм задвижки — лишь часть уравнения. Его сердцем и «интеллектом» является приводная система, которая преобразует электрический сигнал в точное механическое движение. Ошибка в позиционировании, медленное срабатывание или отказ привода могут привести к колоссальным убыткам, экологическим катастрофам и техногенным авариям. В связи с этим вопрос точного управления задвижками выходит на первый план, и его решение лежит в области применения современных приводных технологий.

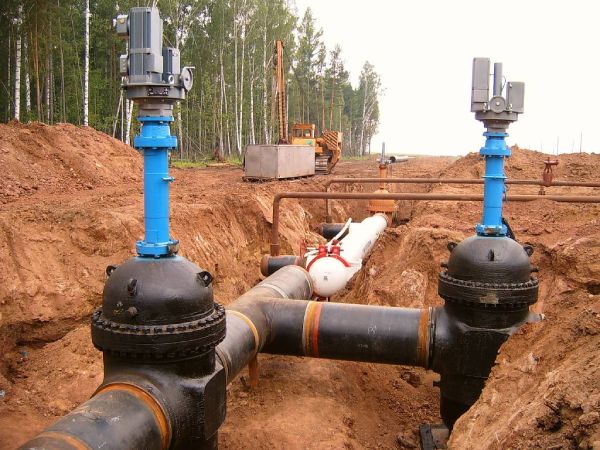

Роль многооборотных электроприводов в управлении трубопроводами

Многооборотные электроприводы — это специализированные устройства, предназначенные для управления арматурой, требующей множества оборотов выходного вала для полного открытия или закрытия. К такой арматуре относятся именно задвижки, шиберы и некоторые типы клапанов. В отличие от своих четвертьоборотных аналогов, предназначенных для шаровых кранов, многооборотные приводы обеспечивают медленное, плавное и, что самое важное, предельно точное позиционирование затвора задвижки.

Их работа критически важна для выполнения нескольких ключевых операций:

Точное дросселирование. Не всегда требуется полностью открыть или закрыть поток. Иногда необходимо установить задвижку в промежуточное положение для регулирования давления или расхода среды. Многооборотные электроприводы справляются с этой задачей безупречно, позволяя выставить положение с минимальной погрешностью.
Герметичное перекрытие. От качества закрытия задвижки зависит отсутствие утечек. Привод развивает необходимое крутящее и осевое усилие (усилие на шток), чтобы обеспечить плотное прилегание уплотнительных поверхностей, даже при наличии загрязнений в рабочей среде.
Автоматизация технологических процессов. Интегрированные в систему АСУ ТП, эти приводы получают дискретные или аналоговые сигналы от контроллеров, позволяя управлять всем трубопроводом дистанционно, с одного пульта, без необходимости присутствия персонала на разбросанных по трассе узлах.

Таким образом, выбор надежного и точного привода — это не просто техническая необходимость, а стратегическое решение, влияющее на безопасность и экономическую эффективность всей трубопроводной системы.

Ключевые критерии выбора электропривода для магистральных задвижек

Подход к выбору привода должен быть комплексным и учитывать множество факторов, выходящих далеко за рамки сиюминутных затрат. Неправильный выбор может обернуться многократно большими расходами на ремонт и простои.

Момент и усилие на шток. Это первостепенный параметр. Привод должен развивать крутящий момент, достаточный для преодоления трения в затворе задвижки, особенно после длительного простоя или при работе в условиях высоких давлений и температур. Запас по моменту является обязательным условием надежности.
Класс защиты (IP). Оборудование работает на открытом воздухе, в подземных колодцах, в условиях повышенной влажности, запыленности и экстремальных температур. Класс защиты корпуса должен быть не ниже IP67, что гарантирует полную защиту от пыли и кратковременного погружения в воду.
Взрывозащита. Для трубопроводов, транспортирующих легковоспламеняющиеся среды (нефть, газ), обязательным требованием является наличие у привода сертификата взрывозащиты (например, Ex d, Ex e). Это предотвращает риск воспламенения атмосферы от искры внутри электрооборудования.
Функциональность системы управления. Современный привод — это умное устройство. В его блоке управления должны быть реализованы функции самодиагностики, защита от «заклинивания» (остановка при превышении момента), возможность задания пределов хода, индикация текущего положения и режима работы. Наличие аналогового выхода (4-20 мА) для передачи данных о положении и цифрового интерфейса (например, HART, Modbus, Profibus) для интеграции в верхний уровень АСУ ТП является стандартом для современных систем.
Надежность и ремонтопригодность. Конструкция должна быть рассчитана на многолетнюю эксплуатацию в тяжелых условиях. Важна доступность запасных частей и сервисной поддержки от производителя.

Факторы, влияющие на цену многооборотных электроприводов

Когда предприятие сталкивается с необходимостью закупки или модернизации приводной техники, одним из ключевых вопросов становится цена многооборотных электроприводов. Стоимость этих устройств не формируется произвольно, а является прямым следствием их технических характеристик и возможностей.

На итоговую цену влияет целый ряд факторов:

Номинальный крутящий момент. Чем больше момент, который способен развить привод, тем он мощнее, массивнее и, следовательно, дороже. Задвижки большого диаметра на магистральных трубопроводах требуют приводов с моментом в несколько тысяч Нм.
Взрывозащищенное исполнение. Изготовление корпусов, способных выдержать внутренний взрыв, и соответствие строгим стандартам сертификации значительно увеличивает стоимость оборудования.
Бренд и страна производства. Продукция мировых лидеров традиционно стоит дороже, но предлагает высочайший уровень надежности, развитую сервисную сеть и проверенные временем решения. Отечественные или азиатские производители могут предлагать более доступные варианты, но здесь требуется тщательная проверка качества.
Дополнительные опции. Наличие встроенного частотного преобразователя для плавного пуска, система подогрева или охлаждения, специальные покрытия корпуса для работы в агрессивных средах, расширенные функции диагностики — все это добавляет к базовой стоимости.
Стоимость жизненного цикла. Важно учитывать не только первоначальные затраты на покупку, но и будущие расходы на обслуживание, ремонт и возможные простои. Более дорогой, но надежный привод часто оказывается экономически выгоднее в долгосрочной перспективе.

Понимание этих факторов позволяет сформировать обоснованный бюджет и выбрать оборудование, которое оптимально соотносится по цене и качеству для конкретных задач.

Практические аспекты интеграции и обслуживания

Установка и настройка приводов — этап, требующий высокой квалификации. Неправильный монтаж может свести на нет все преимущества дорогостоящего оборудования. Необходимо обеспечить строгую соосность вала привода и шпинделя задвижки, правильность подключения силовых и сигнальных кабелей, а также надежное заземление.

После монтажа проводится важная настройка: программируются конечные положения (открыто/закрыто), значение момента срабатывания защиты, скорость вращения (если она регулируема). Эти настройки должны проводиться в соответствии с паспортными данными задвижки.

Техническое обслуживание — залог долголетия системы. Оно включает в себя:

Периодический визуальный осмотр корпуса и крепежных элементов.
Проверку целостности кабельных вводов.
Контроль состояния смазки в редукторной части и ее своевременную замену.
Проверку работоспособности концевых выключателей и моментальной защиты.
Тестовые прогоны для предотвращения «залипания» механизмов.

Регулярное профилактическое обслуживание позволяет выявить потенциальные проблемы на ранней стадии и избежать внезапных отказов.

Заключение

Обеспечение точного и надежного управления задвижками на магистральных трубопроводах — это сложная, но решаемая задача. Ее успешная реализация напрямую зависит от грамотного выбора, профессионального монтажа и регулярного обслуживания многооборотных электроприводов. Хотя вопрос цены является существенным, он не должен быть определяющим в ущерб качеству и безопасности. Инвестиции в современные, надежные приводные системы с необходимым функционалом — это инвестиции в бесперебойную, экономичную и, что самое главное, безопасную эксплуатацию одного из самых ответственных активов инфраструктуры. Правильный подход к оснащению трубопроводов автоматизированной запорной арматурой окупается многократно, минимизируя риски и обеспечивая стабильность технологических процессов на долгие годы вперед.
